Что такое PoE в видеонаблюдении: камеры, инжекторы и коммутаторы

Что такое PoE простыми словами

PoE (Power over Ethernet, «питание по Ethernet») — это технология, которая позволяет передавать электропитание и данные по одному и тому же сетевому кабелю (витой паре), без отдельного силового провода к каждому устройству. Для видеонаблюдения это не просто удобство, а фактически стандарт: подавляющее большинство современных IP-камер поддерживают PoE, и именно эта технология сделала монтаж сетевого видеонаблюдения кардинально проще, чем во времена аналоговых систем с раздельными кабелями сигнала и питания.

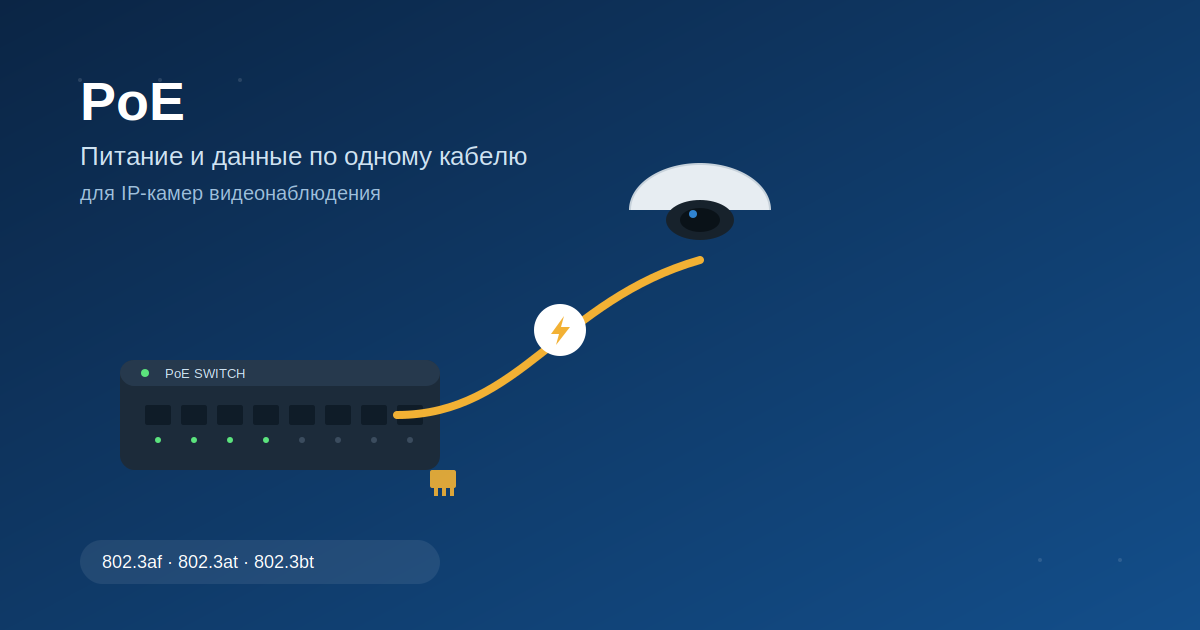

Если коротко: один кабель UTP/FTP тянется от коммутатора или инжектора до камеры — и по нему одновременно идёт видеопоток и питание. Это снижает стоимость и время монтажа, уменьшает число точек отказа и позволяет размещать камеры там, куда сложно или дорого тянуть отдельную силовую линию 220 В.

Как работает передача питания по витой паре

Технически PoE использует свободные пары проводников в кабеле Ethernet (или те же пары, что и для данных, — в зависимости от режима) для передачи постоянного напряжения, обычно 44–57 В. На приёмной стороне (в камере) установлен модуль, который «снимает» это напряжение с линии и преобразует его в питание, необходимое электронике камеры.

Ключевая особенность PoE — согласование устройств перед подачей полного напряжения. Блок питания (коммутатор или инжектор) сначала «прощупывает» линию низким тестовым напряжением, определяет, что на другом конце действительно находится PoE-совместимое устройство (а не случайно подключённый несовместимый прибор), и только после этого подаёт рабочее напряжение. Этот механизм защищает оборудование, которое не поддерживает PoE, от повреждения при случайном подключении к PoE-порту.

Стандарты PoE: 802.3af, 802.3at, 802.3bt — в чём разница

Существует три ключевых стандарта IEEE, которые определяют, сколько мощности можно передать по кабелю:

• IEEE 802.3af (PoE) — базовый стандарт, до 15,4 Вт на порту источника питания, из которых до потребителя доходит около 12,95 Вт (часть теряется на линии). Этого достаточно для большинства обычных IP-камер без обогрева и мощной ИК-подсветки.
• IEEE 802.3at (PoE+) — до 30 Вт на порту, до устройства доходит около 25,5 Вт. Такой мощности хватает для PTZ-камер, камер с активным подогревом корпуса или мощной инфракрасной/белой подсветкой.
• IEEE 802.3bt (PoE++ / 4PPoE) — делится на два класса: Type 3 (до 60 Вт) и Type 4 (до 100 Вт). Используется для особо энергоёмких устройств — мультисенсорных камер, поворотных камер с обогревом, а также для питания не только камер, но и других сетевых устройств (точек доступа Wi-Fi, IP-телефонов и подобного оборудования, если оно интегрировано в общую сеть объекта).

При выборе оборудования важно смотреть на совместимость по стандарту: камера класса PoE+ (802.3at), подключённая к порту, поддерживающему только 802.3af, может не запуститься или работать нестабильно (например, отключаться при включении подогрева или подсветки) из-за нехватки мощности.

PoE-коммутаторы, инжекторы и сплиттеры: когда что использовать

PoE-коммутатор

PoE-коммутатор — это основной инструмент для систем с несколькими камерами (от 4 и более). Каждый порт коммутатора умеет подавать питание по стандарту af/at/bt, поэтому камеры подключаются напрямую одним кабелем, без дополнительных устройств. Коммутатор также объединяет видеопотоки от всех камер и передаёт их дальше — на регистратор или в локальную сеть.

При выборе PoE-коммутатора для 4, 8 или 16 камер важны два параметра: количество PoE-портов (с запасом под расширение системы) и общий бюджет мощности коммутатора — суммарная мощность, которую он способен раздать одновременно по всем портам (подробнее о расчёте — в следующем разделе).

PoE-инжектор

Инжектор — компактное устройство «точка-точка»: он добавляет питание в кабель между обычным (не PoE) портом коммутатора или роутера и одной конкретной камерой. Инжектор незаменим, если основной коммутатор в системе не поддерживает PoE, а докупать PoE-коммутатор целиком ради одной-двух камер нецелесообразно.

Сплиттер PoE

Сплиттер — устройство, обратное инжектору: оно устанавливается рядом с камерой (или другим устройством), которая сама PoE не поддерживает, и «разделяет» пришедший по кабелю сигнал на два отдельных выхода — данные (Ethernet) и питание (постоянное напряжение нужного номинала, обычно 5, 9 или 12 В). Сплиттер применяется реже, обычно для нестандартного оборудования без встроенного PoE-модуля.

Как рассчитать бюджет мощности PoE для системы видеонаблюдения

Ошибка «на глаз» в расчёте мощности — одна из самых частых причин, по которым часть камер в системе работает нестабильно или не включается вовсе. Расчёт делается в три шага:

1. Определите фактическое энергопотребление каждой камеры — эта величина указана в технических характеристиках устройства (обычно 6–15 Вт для стационарных камер, 20–40 Вт и выше для PTZ и камер с подогревом).
2. Сложите потребление всех камер, подключаемых к одному коммутатору, с запасом 15–20% на потери на линии и температурный дрейф характеристик кабеля.
3. Сравните полученное число с заявленным бюджетом мощности коммутатора (PoE Power Budget) — эта характеристика всегда указана в спецификации устройства и обычно меньше, чем «максимальная мощность на порт × число портов», потому что коммутатор физически не рассчитан на одновременную максимальную нагрузку всех портов сразу.

Если суммарное потребление камер приближается к бюджету мощности коммутатора или превышает его, часть портов будет либо давать урезанное питание, либо PoE не включится вовсе на «лишних» устройствах — это стандартное поведение большинства коммутаторов, которые распределяют оставшийся ресурс по мере подключения устройств.

Дальность передачи PoE

Стандарт Ethernet ограничивает длину сегмента витой пары 100 метрами — это правило действует и для PoE, поскольку затухание сигнала данных на большей длине делает связь нестабильной независимо от питания. При этом падение напряжения на линии тем заметнее, чем длиннее кабель и чем выше сопротивление проводников (то есть чем тоньше жила и хуже качество меди в кабеле).

На практике при использовании качественного кабеля Cat5e или Cat6 сечением не ниже 0,5 мм (24 AWG) большинство камер стабильно работают на всей длине до 100 метров. Если необходимо передать питание на большее расстояние, применяются PoE-повторители (extender/repeater) — промежуточные устройства, которые регенерируют и данные, и питание, позволяя нарастить дальность ещё на 100 метров и более при каскадном включении.

Схема подключения камеры по PoE

Через PoE-коммутатор

1. Кабель UTP/FTP прокладывается от места установки камеры до коммутатора (одним отрезком, без промежуточных разрывов и скруток, если нет необходимости в повторителе).
2. Один конец кабеля обжимается в разъём RJ-45 и подключается к камере, второй — к любому PoE-порту коммутатора.
3. Коммутатор автоматически определяет подключённое устройство и подаёт питание по соответствующему стандарту.
4. Видеопоток с коммутатора направляется на регистратор (NVR) либо непосредственно в локальную сеть объекта, если используется программный видеосервер.

Через PoE-инжектор

1. Кабель от камеры подключается к порту «PoE Out» инжектора.
2. Порт «Data In» инжектора соединяется с обычным (не PoE) портом роутера, коммутатора или сетевой карты регистратора.
3. Инжектор подключается к сети 220 В отдельным адаптером питания.

Важно не перепутать порты местами: подача Ethernet-кабеля без питания в порт «PoE Out» не повредит оборудование, но камера просто не получит электричество.

Активный и пассивный PoE: в чём разница

Активный PoE (соответствующий стандартам 802.3af/at/bt) — это «умная» технология с согласованием устройств: источник питания проверяет, что подключено PoE-совместимое устройство, и только тогда подаёт напряжение, а также способен динамически регулировать мощность под конкретное устройство.

Пассивный PoE — упрощённая технология без согласования: питание подаётся на определённые контакты кабеля постоянно, независимо от того, что подключено на другом конце. Это дешевле, но и опаснее: при ошибке в подключении или использовании несовместимого устройства есть риск повреждения оборудования. Пассивный PoE чаще встречается в бюджетных инжекторах и требует внимательности при монтаже — обязательно нужно свериться с документацией камеры и убедиться, что напряжение и распиновка (полярность и используемые пары) совпадают.

Для профессиональных систем видеонаблюдения рекомендуется использовать именно активный PoE по стандартам IEEE — он безопаснее и совместим с оборудованием разных производителей без риска несовпадения по напряжению.

Типичные проблемы с PoE и как их диагностировать

• Камера не включается — чаще всего это нехватка бюджета мощности коммутатора, неисправный или пережатый кабель, либо несовпадение стандарта PoE (например, камера класса at подключена к порту af).
• Камера периодически перезагружается — как правило, признак недостаточной мощности на линии из-за большой длины кабеля или плохого качества обжима разъёмов.
• Греется кабель PoE — умеренный нагрев кабеля при передаче номинальной мощности — это нормальное физическое явление, особенно при плотной укладке кабельных пучков. Тревожный признак — сильный нагрев (кабель горячий на ощупь), что обычно говорит о повреждении жилы, некачественном обжиме или использовании кабеля с недостаточным сечением для нужной мощности.
• Есть питание, но нет видео — проверьте настройки IP-адресации камеры и коммутатора, а также целостность передачи данных (не только питания) — для этого можно временно подключить камеру к обычному порту с отдельным адаптером питания и проверить, появляется ли видеопоток.

Как проверить, подаётся ли PoE на камеру

Самый доступный способ — воспользоваться специальным PoE-тестером (или мультиметром при определённых навыках), который подключается между коммутатором/инжектором и камерой и показывает фактическое напряжение и потребляемый ток на линии. Многие управляемые PoE-коммутаторы также показывают статус питания по каждому порту прямо в веб-интерфейсе управления — это самый быстрый способ диагностики без дополнительного оборудования.
