Как подключить видеонаблюдение к регистратору и настроить: пошаговая инструкция

Подключение видеокамер к регистратору — это первый и критически важный этап установки системы видеонаблюдения. Если ошибиться здесь, камеры не будут видны в интерфейсе, видео не запишется, и клиент получит нерабочую систему.

В этой инструкции разберемся, как правильно подключить камеры (IP и аналоговые), настроить регистратор в первый раз и избежать типичных ошибок, которые стоят переделок.

Что вам понадобится

Перед началом убедитесь, что у вас есть:

Оборудование:

• Видеорегистратор (NVR для IP камер или DVR для аналоговых)

• Видеокамеры нужное количество

• Кабель (для аналога — коаксиальный с питанием типа КВК; для IP — UTP Cat5e/Cat6)

• Источник питания (12В блок, или PoE для IP)

• Коммутатор PoE (для IP камер)

• Монитор или ноутбук для настройки

• Кабель HDMI или VGA для подключения монитора

Инструменты:

• Отвертка (чтобы открыть регистратор)

• Кабельный тестер (полезен, но не обязателен)

Типы подключения: какой выбрать

Способ подключения зависит от типа регистратора и камер. Это определяет всю разводку.

IP камеры к NVR

IP камеры подключаются по сетевому кабелю UTP (витая пара). Кабель может быть до 150 метров без усиления по стандарту IEEE 802.3bt (PoE++). Питание приходит либо по кабелю через PoE, либо отдельным проводом 12В.

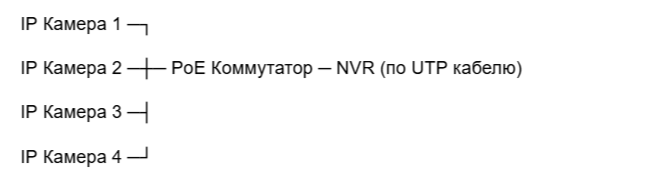

Схема с PoE коммутатором (рекомендуется для 4+ камер):

Схема с PoE инжектором (для 1-2 камер):

IP Камера ─ PoE инжектор ─ NVR

Аналоговые камеры к DVR

Аналоговые камеры подключаются по коаксиальному кабелю (КВК-П или RG-59). Максимальное расстояние без усиления: 300-500 метров (по ГОСТ Р 51241-2008 — техническим требованиям к видеонаблюдению). На каждую камеру нужен отдельный канал в DVR.

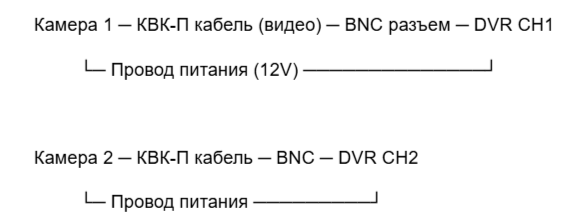

Схема подключения:

Различие критично: если подключить аналоговую камеру как IP или наоборот — система не будет работать.

Пошаговое подключение IP камер к NVR

Шаг 1: Подготовка регистратора

1. Откройте регистратор — отверните винты на боковой или задней панели

2. Установите жесткий диск (если его еще нет):

   • Жесткий диск монтируется горизонтально на специальные держатели

   • SATA кабель подключается к плате, питание — к блоку питания

   • Используйте диск минимум 1 ТБ (лучше 2-4 ТБ для 4+ камер)

3. Закройте регистратор и подключите к электросети

4. Дождитесь загрузки — обычно 30-60 секунд

Шаг 2: Подключение кабелей IP камер

Выберите один из вариантов в зависимости от вашей ситуации.

Вариант А: С PoE коммутатором (рекомендуется для PoE-камер)

• Подключите PoE коммутатор к электросети

• От каждой PoE-камеры протяните UTP кабель Cat5e или Cat6 к коммутатору (максимум 150 метров)

• От коммутатора протяните кабель в разъем Ethernet видеорегистратора NVR (обычно на задней панели)

• Включите коммутатор — на нем должны загореться зеленые светодиоды (индикаторы активности)

Вариант B: С PoE инжектором (для 1-2 камер)

• От камеры протяните UTP кабель до инжектора

• От инжектора протяните кабель в видеорегистратор NVR

• Включите инжектор в сеть

Вариант C: С отдельным блоком питания 12В

• Протяните UTP кабель от камеры в NVR

• Подключите блок питания к камере.

• Включите блок питания

Шаг 3: Подключение монитора и включение

1. Подключите монитор к видеорегистратору NVR через HDMI или VGA

2. Включите регистратор в сеть (кнопка питания на задней панели)

3. Нажмите кнопку включения монитора

4. Дождитесь загрузки — обычно 1-2 минуты

На экран должна вывести логотип производителя, затем экран входа.

Пошаговое подключение аналоговых камер к DVR

Шаг 1: Проверка разъемов

На задней панели DVR найдите:

• BNC разъемы для видеосигнала (обычно подписаны "CH1", "CH2"...)

Шаг 2: Подключение видеокабеля

1. От камеры протяните КВК кабель (это два провода: видео + экран)

2. Видеопровод (внутренний медный проводок) припаяйте или подключите через разъем BNC в соответствующий канал DVR (CH1, CH2...)

3. Экран (внешняя оплетка кабеля) припаяйте или подключите через разъем BNC в соответствующий канал DVR (CH1, CH2...)

Важно: Проверьте полярность перед включением! Неправильное подключение питания спалит камеру.

Шаг 3: Подключение питания

1. От блока питания 12В подключите красный провод (+12V) к клемме +12V

2. Подключите черный провод (GND) к клемме GND

3. Повторите для каждой камеры

Шаг 4: Проверка сигнала

1. Включите DVR и монитор

2. На экране должны появиться окна для каждого канала

3. После нескольких секунд должно появиться видео от камер

4. Если черный экран — проверьте кабели (смотрите раздел "Проблемы и решения")

Как настроить видеонаблюдение после подключения (первичная настройка)

Шаг 1: Вход в систему

На мониторе должен появиться экран входа. Введите стандартный логин согласно производителя оборудования.

Шаг 2: Автоматический поиск камер (только для IP)

После входа откройте раздел "Управление устройствами" или "Камеры".

• Главное меню → Конфигурация → Сеть → Онлайн устройства

• Нажмите "Поиск" (Search)

• Система автоматически найдет все камеры в сети

ВАЖНО: у разных производителей оборудования свой способ поиска камер в сети!

Шаг 3: Добавление найденных камер

Когда система найдет камеры:

1. Выберите камеру из списка

2. Нажмите "Добавить" (Add)

3. Назначьте ей номер канала (1, 2, 3...)

4. Нажмите "Применить" (Apply)

Повторите для всех камер. На главном экране должны появиться окна с видео от каждой камеры.

Шаг 4: Настройка записи

Запись видео должна быть включена по умолчанию, но проверьте:

1. Главное меню → Конфигурация → Запись (Recording)

2. Убедитесь, что режим "24/7" или "По расписанию" включен

3. Выберите качество: "Высокое" (High) или "Основное" (Main) — лучше комбинировать

4. Нажмите "Сохранить" (Save)

Важно: Высокое качество 4MP занимает ~1ТB в неделю на 4 камерах. Рассчитайте объем диска заранее.

Шаг 5: Дополнительные настройки видеорегистратора

Перед сдачей клиенту проверьте основные параметры видеорегистратора:

Язык интерфейса:

• Главное меню → Конфигурация → Язык

• Выберите "Русский" (Russian) — поможет клиенту разобраться с интерфейсом

• Нажмите Сохранить и перезагрузитесь

Время и дата:

• Главное меню → Конфигурация → Дата и Время

• Установите правильное время и дату (критично для видеозаписей)

• Синхронизируйте с интернет-сервером NTP, если есть сетевой доступ

• Это автоматически подставит корректные временные метки на видеорегистраторе

Правильная дата и время на видеорегистраторе — обязательно, иначе видеозаписи будут с неправильными временными отметками, что критично при разборе инцидентов.

Типичные проблемы и решения

Проблема 1: Камера не видна в интерфейсе (IP)

Причины:

• Кабель не подключен или плохо обжат

• Кабель поврежден

• Коммутатор PoE не включен

• Камера не получает питание

• IP адреса камеры и NVR в разных сетях

Решение:

1. Проверьте физическое подключение — нажмите разъем до щелчка с обеих сторон

2. Обожмите повторно разъем (при неправильной распиновке кабеля обожмите по новой)

3. Перезагрузите коммутатор PoE (отключите на 10 секунд, включите)

4. Проверьте светодиоды на коммутаторе — должны гореть зеленые

5. Перезагрузите сам NVR (выключите, подождите 30 сек, включите)

Проблема 2: Видео черное

Для аналоговых камер:

• Проверьте полярность питания (красный = +, черный = -)

• Проверьте разъем BNC — должен плотно сидеть

• Попробуйте другой канал на DVR (может быть неисправный)

Для IP:

• Перезагрузите камеру (отключите питание на 30 сек)

• Проверьте, не забита ли память на камере

Проблема 3: Видео рывками или зависает

Причины:

• Кабель поврежден или слишком длинный (более 150м для IP)

• Коммутатор PoE перегружен (много камер, маломощный коммутатор)

• Жесткий диск медленный или заполнен на 100%

Решение:

• Для IP: используйте кабель не длиннее 150м, переходите на PoE+ коммутатор

• Для аналога: замените кабель

• Проверьте место на диске (должно быть свободно минимум 10%)

Проблема 4: Запись не идет

1. Проверьте, включена ли запись в меню Конфигурация → Запись

2. Убедитесь, что жесткий диск инициализирован (меню Хранилище)

3. Проверьте место на диске (если 100% — запись не может идти)

4. Перезагрузите регистратор

Финальная проверка перед сдачей

После подключения и настройки проверьте:

• Все камеры видны в интерфейсе

• Видео не черное, есть изображение

• Видео плавное (не рывками)

• Запись идет 24/7 (или по расписанию)

• Регистратор не нагревается (вентилятор работает нормально)

• Пароль изменен (не стандартный)

Если всё работает — отлично. Если что-то не так — смотрите раздел "Проблемы и решения" выше.

Что делать дальше

После первичной настройки рекомендуем:

1. Оптимизировать качество записи — установить правильное соотношение качества и объема

2. Настроить оповещения — включить уведомления о движении

3. Открыть удаленный доступ — если нужно смотреть с телефона

4. Интегрировать датчики — если установлены детекторы движения или сигнализация

Ключевые выводы

✓ IP камеры подключаются по UTP кабелю через PoE или отдельное питание 12В
✓ Аналоговые камеры подключаются по КВК-П кабелю + отдельное питание
✓ Питание должно соответствовать напряжению камеры (12В)
✓ Кабель должен быть не поврежден и правильно экранирован
✓ После подключения пройдите первичную настройку в интерфейсе регистратора
✓ Проверьте запись — убедитесь, что видео записывается на жесткий диск

На что обратить внимание:

• Не превышайте максимальную длину кабеля (150м для IP, 300м для аналога)

• Используйте качественный кабель — дешевый кабель часто вызывает проблемы

• Правильная полярность питания — проверьте еще раз перед включением

• Жесткий диск должен быть специализированный для видео (surveillance-grade)
